一、设备概述

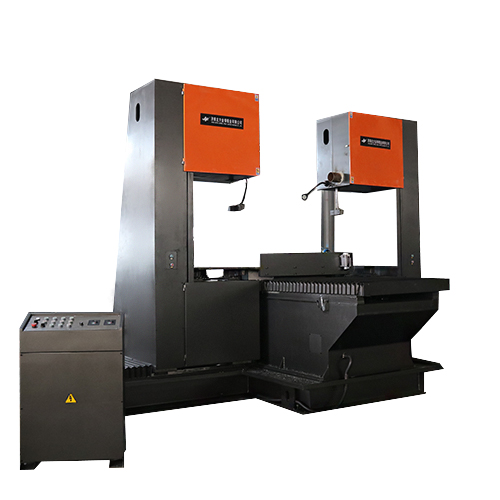

  本机床采用双机头双立式锯切机构，工作床台移动，单侧锯架居中同步移动。操作方便，切削效率高，精度好，是碳素坯料两侧齐头锯切专用设备。（适用于石墨、阳极、碳素的高速切割）

二、机床各部分功能介绍：

  1、底座：底座是用5mm优质钢板及合理的加强筋等焊接而成，经振动处理，焊接变形小，主要用来安装机床的各个部件。

  2、主传动：机床的主传动系统由主电机、高速主轴，主动轮、从动轮、皮带轮等组成，主轴与主动轮采用直接连接，传动平稳，无冲击。主动轮的转速通过变频器调节，可得多种转速度，以满足不同规格的材料的锯切。

  3、锯架：锯架是一个弓形结构，分为上、下锯架盒，安装锯轮，锯轮包胶；锯架采用优质钢板，通过合理的加强筋组焊而成，振动时效后将焊接应力重新分布和消除，从而保证了锯架的稳定性。主传动系统、液压涨紧系统、导向系统均安装在锯架上；机床工作时，锯轮顺时针转动。

  4、导向装置：本机床的导向分为上导向臂和下导向臂。导向座侧面均采用硬质合金导向，背面采用轴承导向，可有效确保导向的稳定性，延长锯条的使用寿命。

  5、锯条张紧装置：液压涨紧阀安装在锯架的下端，带锯条装入主动轮、从动轮后，液压涨紧。

  6、电气控制系统：本机床设计一单独电气控制柜，所有电气元件均安装在电气柜中，电箱具备降温散热功能，做到无尘处理。

  7、B型三槽皮带轮。

三、主要技术参数：

  主电机功率：15KW

  锯切高度：850mm

  喉深：600mm

  锯条线速度：800-2000m/min

  机头单侧移动行程：600mm

  单侧移动方式：手动丝杠

  机头定位方式：手动

  送料切割进给方式：伺服丝杠

 进给方向行程：1000mm

  进给速度：无极调速（建议100-180mm/min)

  锯条张紧方式：液压

  定位方式：手动，配备红外线辅助对刀

四、性能特点：

  1、锯条线速度500-2000米/分钟变频调速，采用变频器控制，调节方便，启动无冲击，延长锯条、减速机、锯轮等传动部件使用寿命；切割进给采用伺服电机驱动，结构稳定，操作方便。

  2、主传动采用15KW变频电机，动力强劲，性能可靠，传动机构经过精密动平衡校正，运转平稳可靠。

  3、采用锯条作为切割刀具，配合合理的锯带导向装置，有效的延长锯带寿命。传动件精密平衡矫正，减少震动，锯切速度平稳，此精密系统可防止锯条非正常破坏，达到理想锯切效果。

  4、采用高效节能设计简洁之电路，电气箱优异的空间，不仅确保机器低故障率且方便维修、节省时间；具有循环冷却、过载保护等。

  5、为了保证机器运行的可靠性，本机上的锯条、导轨、电器元件、液压元件均为国内外知名品牌的优质产品。
